齒輪箱,平行軸,gearbox,工業用

平行軸工業齒輪箱

H B 系列工業齒輪箱系列是新型平行和直交軸齒輪箱,具有大功率大轉矩範圍,採用元件模數化設計,可臥式安裝也可立式安裝,有實心軸、空心軸和收縮盤空心軸輸出,應用範圍廣,採用高強度合金鋼滲碳處理後研磨,具有效率高,壽命長、可承受較大軸向力和徑向載荷、運行噪音低、可靠性高、結構緊湊等優點。

Go TO Top

產品

特色

安裝設計



   ● 齒輪箱即可臥式安裝,也可立式安裝

   ● 特殊要求可採用其他安裝方式

   ● 多輸出軸、入力馬達法蘭可供選配



低噪音



   ● 齒輪採切削成型後滲碳處理後精加工研磨

   ● 齒輪箱本體採用透過降低共振及利用吸收噪音的結構設計

   ● 採用特大的齒面接觸比



齒輪箱散熱設計



   ● 加大齒輪箱體的表面散熱面積

   ● 採用大風扇及新型導流風扇罩(選購)

   ● 自潤系統(選購)或強制潤滑系統(選購)有效降低工作溫度提升齒輪箱效率



Go TO Top

產品

規格





Power 功率

2.52~5366kW

Reduction Ratio 減速比

1/1.25~1/450

Output Speed輸出轉速

1.7~1200rpm

Output Torque 輸出轉矩

Up to 最高470,000Nm

Go TO Top

產品

型式

j

Model型式

H: Helical

B: Bevel-helical

平行軸

直交軸

k

Output Shaft 出力軸

S: Solid shaft 空心軸

H: Hollow shaft 實心軸

B: Hollow shaft for shrink disk 帶脹緊盤空心軸

l

Mounting 安裝方式

H: Horizontal 臥式帶底腳

M: Horizontal design without feet 臥式不帶底腳

V: Vertical 立式

m

Stages 段數

1234

n

Frame Size型號

Size 1~22

o

Nominal ratio 公稱傳動比

iN: = 12.5~450

p

Design for assemble

裝配佈置形式

A,B,C,D,… Refer to details catalog. 參考詳細目錄

q

Direction of rotation of input shaft

出力軸旋轉方向

Viewing on input shaft面對出力軸方向看:

CW:Clockwse順時針方向        CCW: Counter clockwise 逆時針方向

H: Somitted 省略





Go TO Top

產品

應用

-大型化工設備

-鋼鐵業

-大型攪拌機

-造紙業

-資源回收設備

Go TO Top

檔案

下載

/

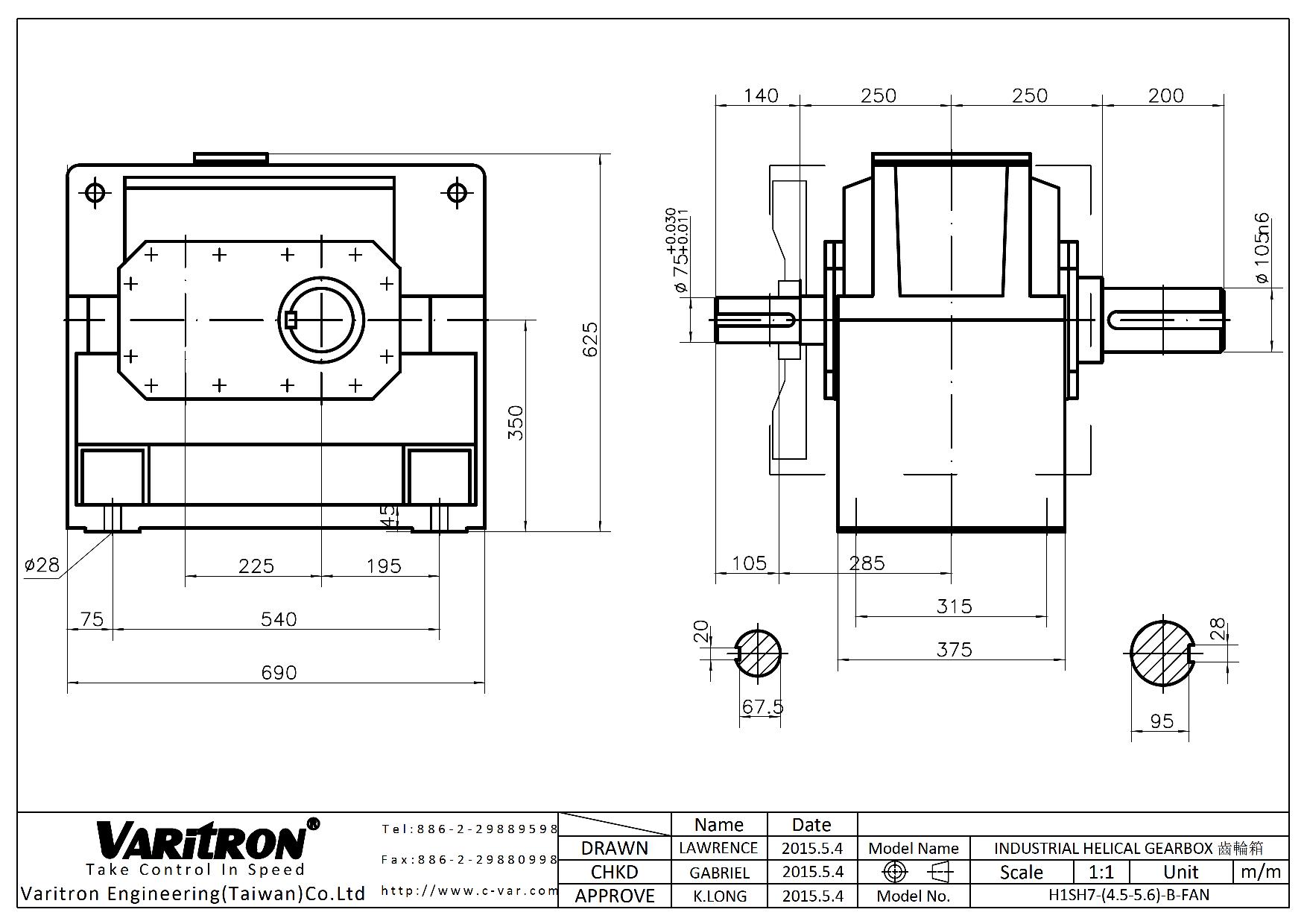

H1SH7-(4.5-5.6)-B-風扇
